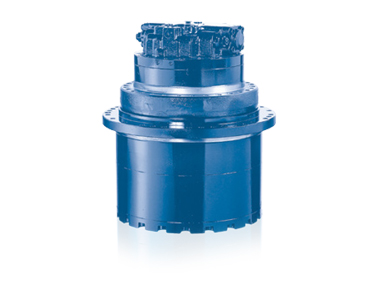

TRACK MOTOR - JMV SERIES

JMV Series : 2-Speed Displacement Axial Piston Type Motor
JMV-RS Series는 건설기계, 선박기계, 특장차량, 산업기계 등 많은 분야에서 사용이 되며, 고속저토오크, 저속고토오크 변환이 가능한 모터입니다. JMV-R Series는 2속 사판평 엑시얼 피스톤 모터로서 브레이크밸브, 미케니컬 브레이크를 내장하고 있습니다. 모터 각 부분 시스템을 최적화한 고압, 고성능 모터입니다.
MODEL MAX OUPUT
TORQUE (Reducer)
N.m		 MOTOR
DISPLACEMENT
cc/rev		 GEAR RATIO MAX SPEED
rpm		 MAX. FLOW NORMAL
PRESSURE*		 PEAK
PRESSURE		 MECHANICAL
BRAKE TORQUE
N.m		 AUTOMATIC SHIFT
PRESSURE		 RELIEF VALVE MASS TYPICAL VEHICLE
APPLICATION
  Low High Low High   Low High l/min bar bar Reducer Motor bar   Kg Ton
JMV 016 1666 × 16.1 × 31 1056 × 17 214 255 547 18 x x 25 15
JMV 021 3696 1969 21 11.2 53.7 1667 3125 35 220 260 2367 49 x ▲ 38 3.5
JMV 023 4724 2955 23.5 14.7 53.7 1489 2381 35 240 285 2631 49 x ▲ 38 3.5
JMV 044 6831 3528 43.7 22.7 45.5 1259 2423 55 220 260 3746 82 x ● 79.5 5
  8056 4185 43.7 22.7 53.7 1259 2423 55 220 260 4421 82 x ● 79.5 5~6
JMV 047 11711 6909 46.6 27.5 53.7 1622 2744 75.6 300 360 3869 82 x ● 87 7
JMV 053 11720 6909 53.2 31.4 47 1597 2710 85 300 360 3869 82 x ● 89 7~8
JMV 067 18707 11452 67.3 41.2 54 1664 2718 112 330 395 10584 196 290 ● 140 11
JMV 076 23549 13775 76.62 44.8 54 1612 2757 123.5 365 430 10425 193 290 ● 135 14
JMV 118 645 366 118 67 x 1356 2388 160 350 420 x 480 260 ● 121 16
JMV 120 618 362 120 69.9 x 1333 2289 160 330 395 x 480 260 ● 121 18
JMV 137 747 432 136.7 79 x 1626 2814 222.3 350 420 x 480 290 ● 121 25
JMV 147 41548 26940 146.5 95 50.5 1707 2632 250 360 430 24250 480 260 ● 300 20~22
JMV 155 61671 35257 154.8 88.5 73 1718 3005 275 350 420 28607 392 270 ● 404 29~32
JMV 168 46433 28263 168.4 102.5 50.5 1469 2413 247.3 350 420 24250 480 260 ● 310 25
JMV 173 65010 37976 173 101 73 1561 2673 270 330 395 28607 392 270 ● 404 33
JMV 185 72892 44972 185 114.13 70.2 1557 2523 288 360 430 30537 435 x ● 425 36~38
JMV 274 94438 59016 274.6 171.6 63 1383 2214 380 350 420 63592 1009 x ● 610 45~50
