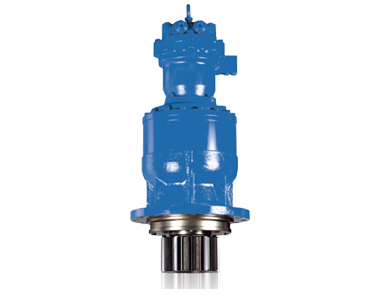

SWING MOTOR

JMF Series : JMF Fixed Displacement Swing Drive Motor
JMV-RS Series는 건설기계, 선박기계, 특장차량, 산업기계 등 많은 분야에서 사용이 되며, 고속저토오크, 저속고토오크 변환이 가능한 모터입니다. JMV-R Series는 2속 사판평 엑시얼 피스톤 모터로서 브레이크밸브, 미케니컬 브레이크를 내장하고 있습니다. 모터 각 부분 시스템을 최적화한 고압, 고성능 모터입니다.
MODEL MOTOR
DISPLACEMENT		 Hose
I.D.		 MAX OUPUT
TORQUE		 GEAR RATIO REDUCER MAX.
SPEED		 MAX. FLOW NORMAL PRESSURE MECHANICAL
BRAKE TORQUE
(MOTOR)		 TIME DELAY
VALVE		 ANTI-REVERSE
VALVE		 OUTPUT PINION MASS TYPICAL VEHICLE
APPLICATION
  cc/rev N.m   rpm l/min bar bar Reducer     Module Number Kg Ton
JMF 027 27 2116 22.5 59 36.6 230 276 98 ● × 7 14 50 4~5
JMF 029 29 1929 19.5 63 35.6 230 276 137 ● × 7 14 75 5~6
JMF 030 30 2118 19.5 60 35.6 230 276 137 ● × 7 14 75 5~6
JMF 032 32 2156 19.5 58 35.6 230 276 137 ● × 16/32 15 75 5~6
JMF 033 33 2277 19.5 63 40 230 276 137 ● × 7 14 75 7
JMF 036 36 2569 19.5 51 36 230 276 137 ● × 7 14 75 8
JMF 039 39 2213 19.5 90 75.6 230 276 137 ● × 16/32 15 75 8
JMF 043 43 2873 19.5 72 60 230 276 137 ● × 8 12 75 8
JMF 047 47 3182 19.5 74 68 230 276 137 ● × 8 12 77 8
JMF 053 53 3034 19.5 78 81 230 276 137 ● × 8 12 77 13
JMF 064 64 4565 19 107 130 280 336 245 ● ● 10 12 160 14
JMF 068 68 4850 19 101 130 280 336 245 ● ● 10 12 160 18
JMF 118 118 8122 17.6 82 170 280 336 579 ● ● 12 13 237 22
JMF 151 151 9977 17.6 84 225 280 336 579 ● ● 12 13 237 29
JMF 169 169 17787 23.6 62 250 320 385 686 ● ● 14 15 240 30
JMF 195 195 18331 22 58 250 320 385 864 ● ● 14 14 400 33~36
JMF 233 233 23166 22 56 288 320 385 1049 ● ● 14 15 440 33~36
JMF 250 250 24858 22 52 288 320 385 1049 ● ● 14 15 440 45~50
